產品介紹
設計特點:
A. 伺服滾柱絲杠驅動
B. 線性編碼器
C. 交叉滾子設計
XRB系列(交叉滾子滾柱絲杠平臺)采用伺服滾柱絲杠驅動,配合線性編碼器以及交叉滾子導軌,具有相對較高的性價比的特點。
伺服滾柱絲杠驅動
XRB系列采用高精密級的滾子絲杠, 確保了整個模組運行的平穩性。伺服電機可選用帶剎車的型號。
線性編碼器
XRB系列采用高精密的線性編碼系統,確保整個模組具有較高的定位精度。
交叉滾子導軌
XRB系列采用高精密級的交叉滾子導軌,為整個模組提供更加穩定可靠的導向作用。
規格/3D圖紙
型號 |
XRB250 |
電機規格 |
M60-1 |
M60-2 |
M60-4 |
M60-1-B |
M60-2-B |
M60-4-B |
額定力矩(Nm) |
0.318 |
0.637 |
1.274 |
0.318 |
0.637 |
1.274 |
峰值力矩(Nm) |
0.955 |
1.912 |
3.822 |
0.955 |
1.912 |
3.822 |
額定速度 |
3000 |
最大速度 |
5000 |
附注 |
無剎車 |
有剎車 |
有效行程 |
50,100,160 |
滾珠絲桿螺距 |
2 |
幾何
參數 |
直線度(μm) |
±1μm/25mm |
平面度(μm) |
±1μm/25mm |
雙向重復精度(μm) |
±2counts |

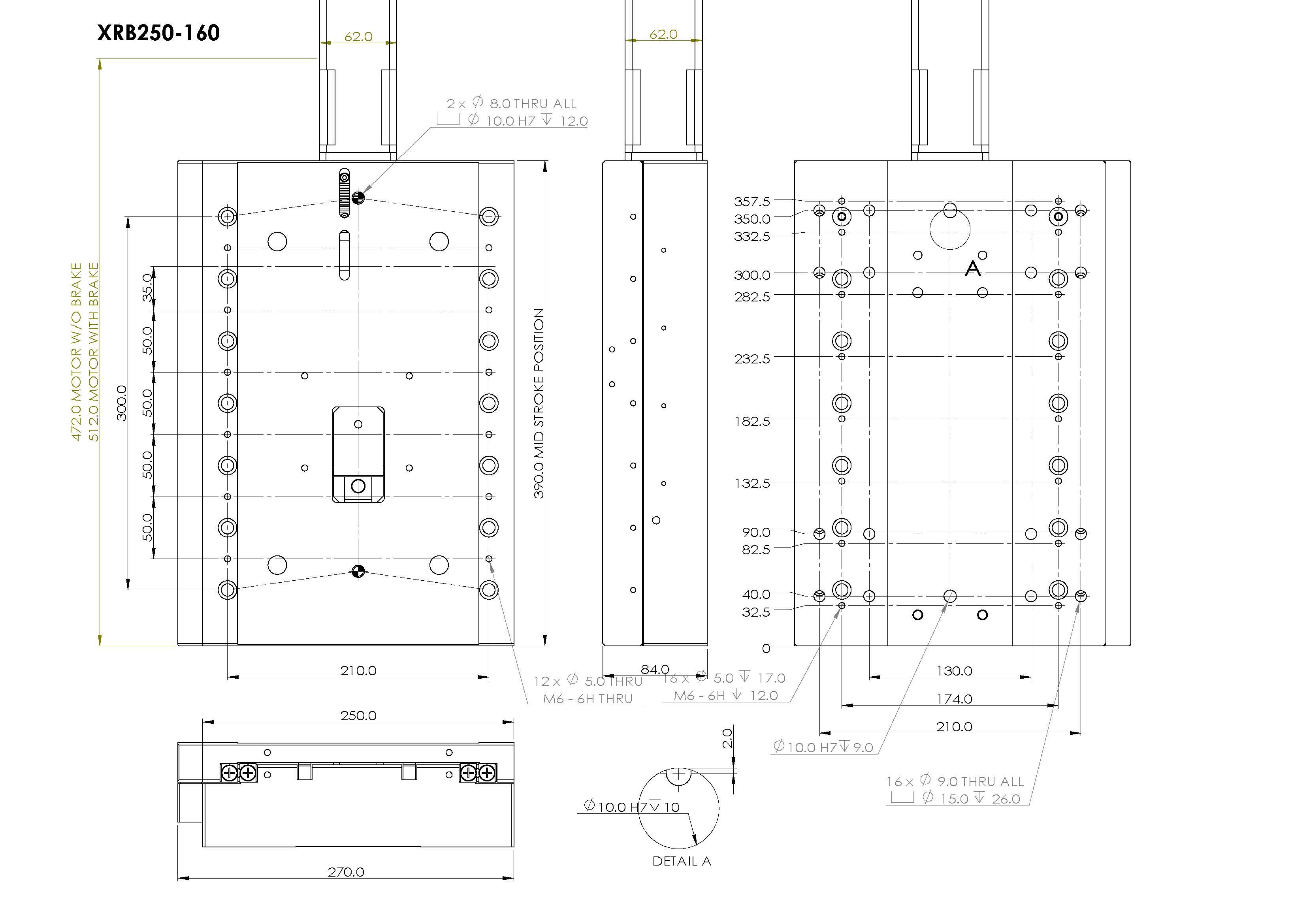

尺寸圖

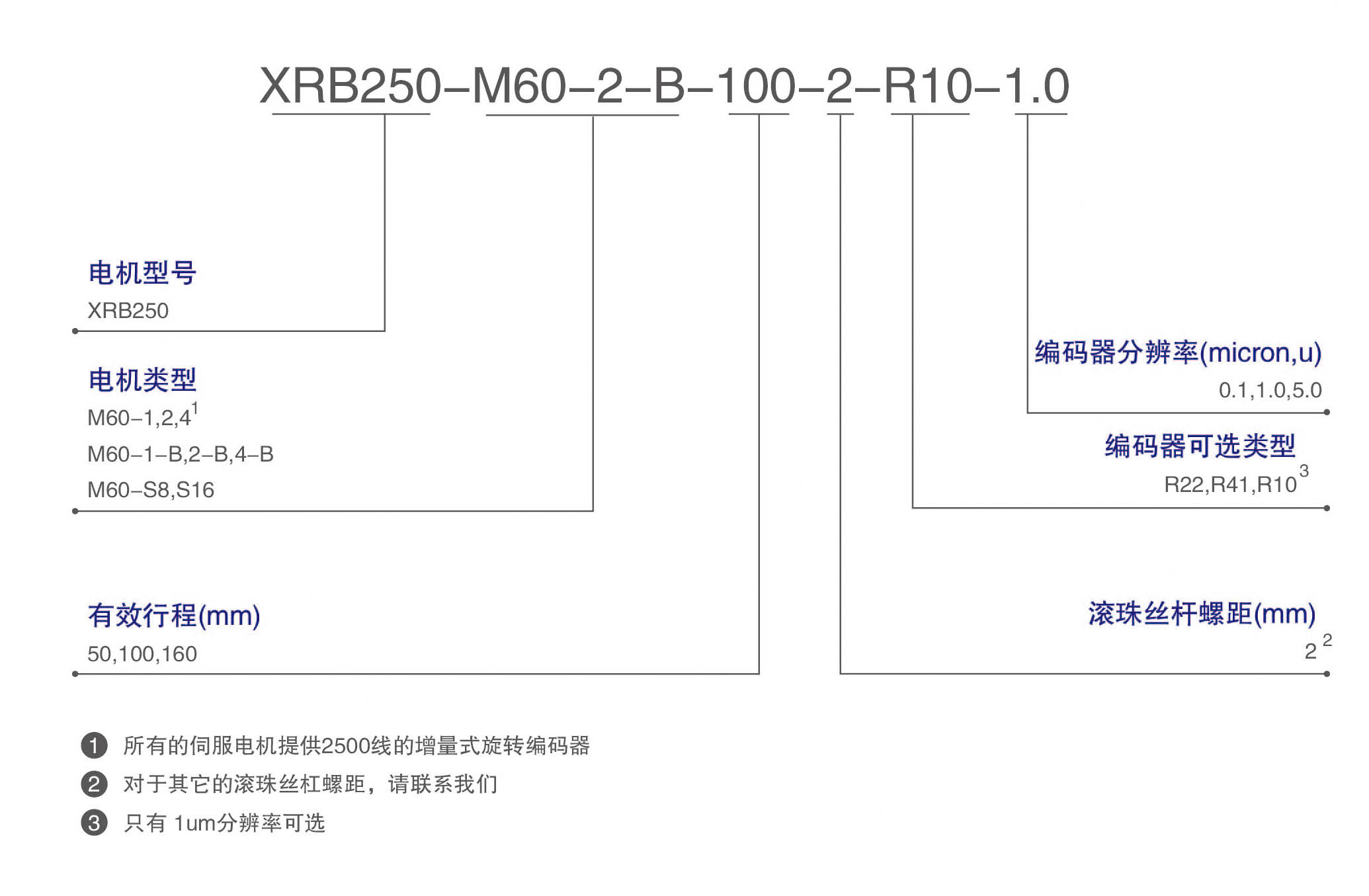

訂閱信息
