產品介紹
設計特點:
A. 音圈電機直驅
B. 高精度以及精準回零
C. 緊湊設計
AZT系列(帶有旋轉軸的雙導軌音圈平臺)采用Akribis矩形音圈電機以及旋轉電機系統,具有高響應和高帶寬的特點。適用于短程高頻的應用。
音圈電機直驅
DGV系列采用Akribis矩形音圈電機系統。其具有無齒槽效應,高響應和高帶寬的特點。易于驅動,適用于高精度的高頻運動。
高精度以及精準回零
DGV系列標準模組采用高精度的光柵編碼器系統,為客戶提供高精度的定位平臺。
緊湊,模塊化設計
緊湊的模塊化設計,易于集成于客戶現有設備。
規格/3D圖紙
型號 |
AZT16 |
電機 |
DGV16 |
ARC16-40 |
持續力(N)/力矩(mNm) |
4.0 |
9.1 |
峰值力(N)/力矩(mNm) |
12.0 |
36.4 |
行程/(Degree) |
10 |
360 |
運動質量(Kg)/轉動慣量(gcm2) |
0.028 |
47.67 |
運動質量保函旋轉軸(Kg) |
0.083 |
總質量 |
0.275 |
性能參數 |
直線度(μm) |
±3μm/25mm |
平面度(μm) |
±3μm/25mm |
雙向精度(μm) |
2 |

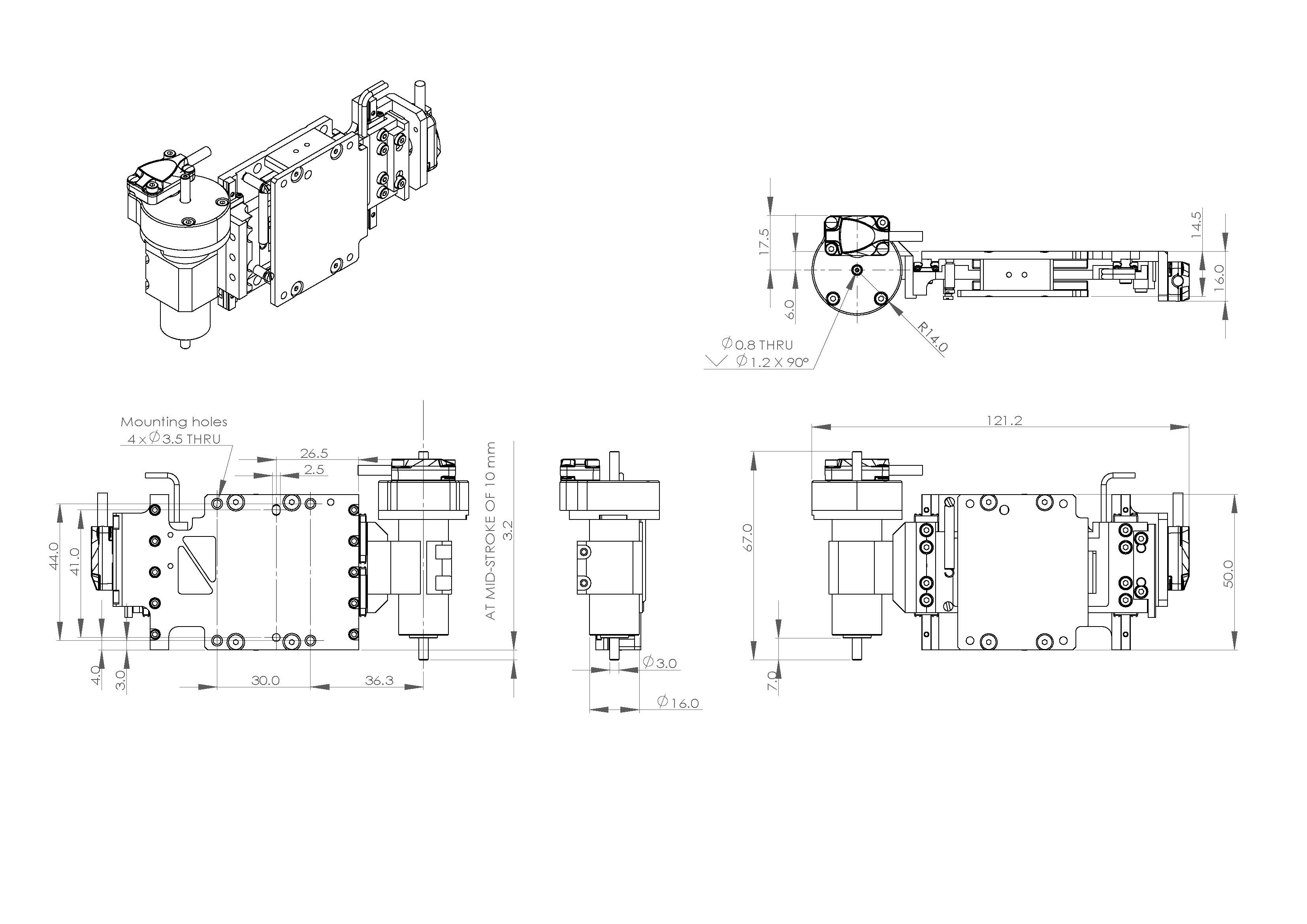

尺寸圖

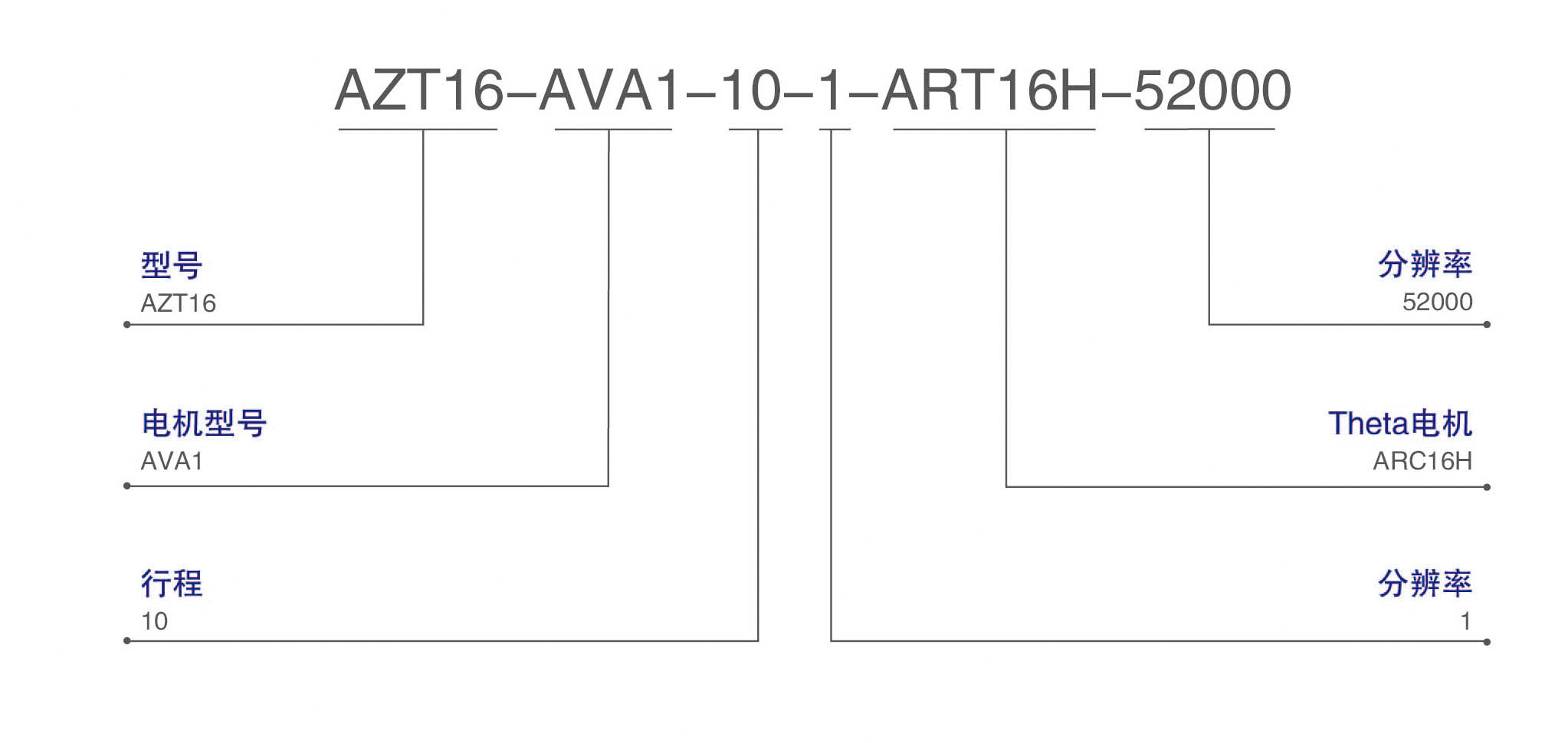

訂閱信息
