產品介紹
設計特點:
A. 無鐵芯直線電機直驅
B. 高精度以及精準回零
C. 無塵室蓋板
無塵室外殼DGL XY 平臺, 采用雅科貝思無塵室蓋板標準DGL模組組成。具有良好的剛性性能,以及良好的定位精度。適用于無塵室環境。
規格/3D圖紙
模組配置
模組 |
軸 |
電機型號 |
有效行程 |
運動質量 |
總質量 |
傳感器限位 |
硬限位 |
(mm) |
(Kg) |
(Kg) |
(mm) |
(mm) |
DGL200 |
上軸 |
AUM4-S2 |
300 |
3.1 |
29 |
304 |
320 |
AUM4-S3 |
300 |
3.4 |
29 |
304 |
320 |
下軸 |
AUM4-S3 |
300 |
24.9 |
103 |
304 |
320 |
AUM4-S4 |
300 |
26.1 |
103 |
304 |
320 |
注:花崗巖的質量大約240Kg.
性能參數
規格參數 |
單位 |
DGCR 300 |
DGCRS 300 |
1直線度 |
μm |
±3μm/25mm, NTE±10μm/510mm |
±3μm/25mm,NTE±10μm/610mm |
1平面度 |
±3μm/25mm, NTE±10μm/510mm |
±3μm/25mm,NTE±10μm/300mm |
重復精度(1μm分辨率) |
±3 (40μm光柵柵距) |
±3 (40μm光柵柵距) |
重復精度(0.5μm分辨率) |
±1.5 (20μm光柵柵距) |
±1.5 (20μm光柵柵距) |
重復精度(0.1μm分辨率) |
±1 (20μm光柵柵距) |
±1 (20μm光柵柵距) |
重復精度(模擬量) |
±5 counts |
±5 counts |
X-Y正交性 |
Arc-sec |
10 |
10 |
注:所有的測量數據基于模組安裝在平面度為5μm的花崗巖臺面上。

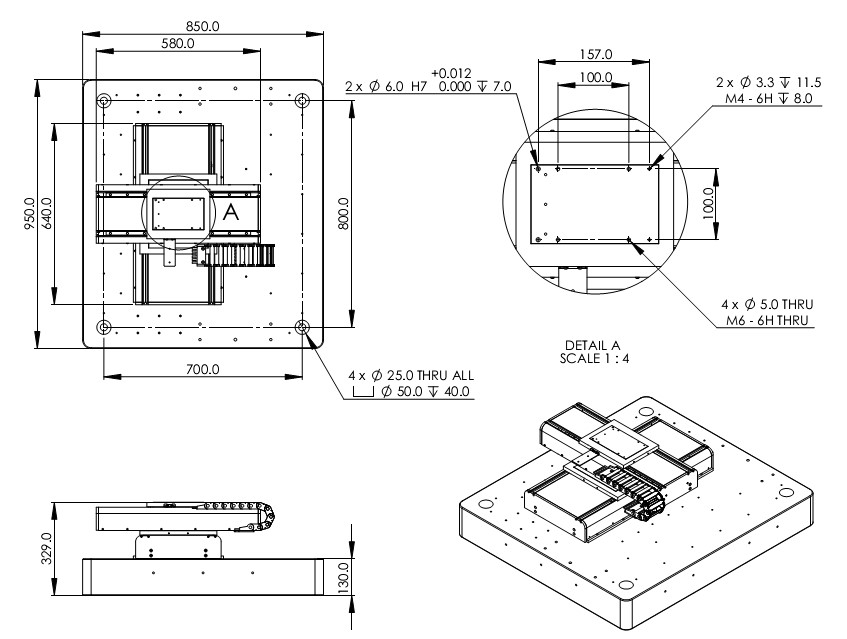

尺寸圖

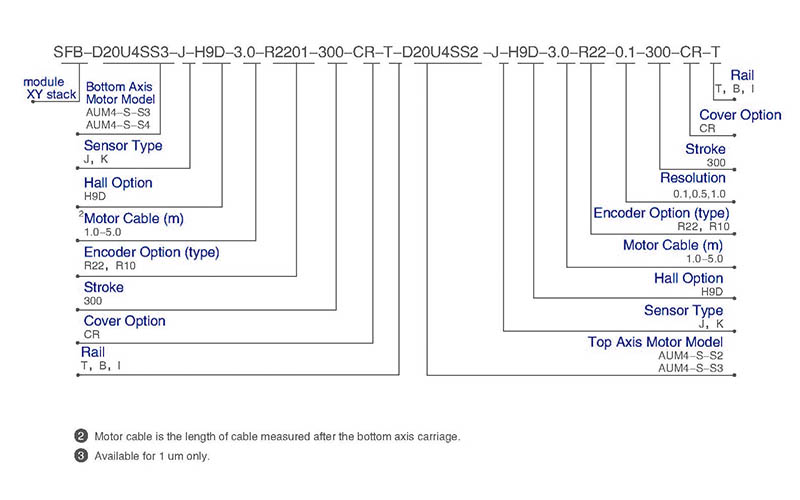

訂閱信息
