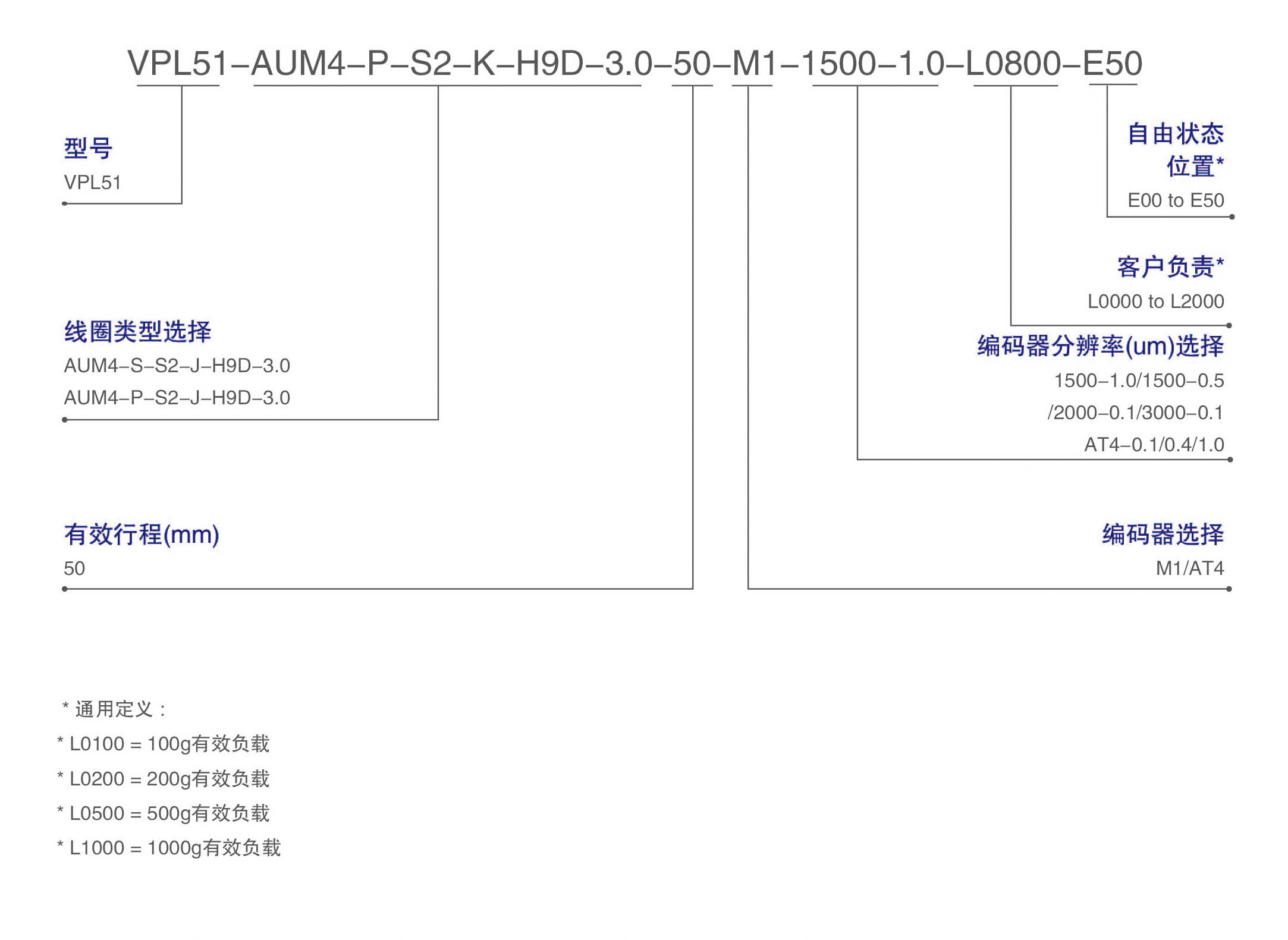

VPL系列 |
---|
型號 | VPL32 | VPL48 | VPL51 | |||
電機 | AUM2 | AUM3 | AUM4 | |||
S2 | S3 | S2 | S2 | |||

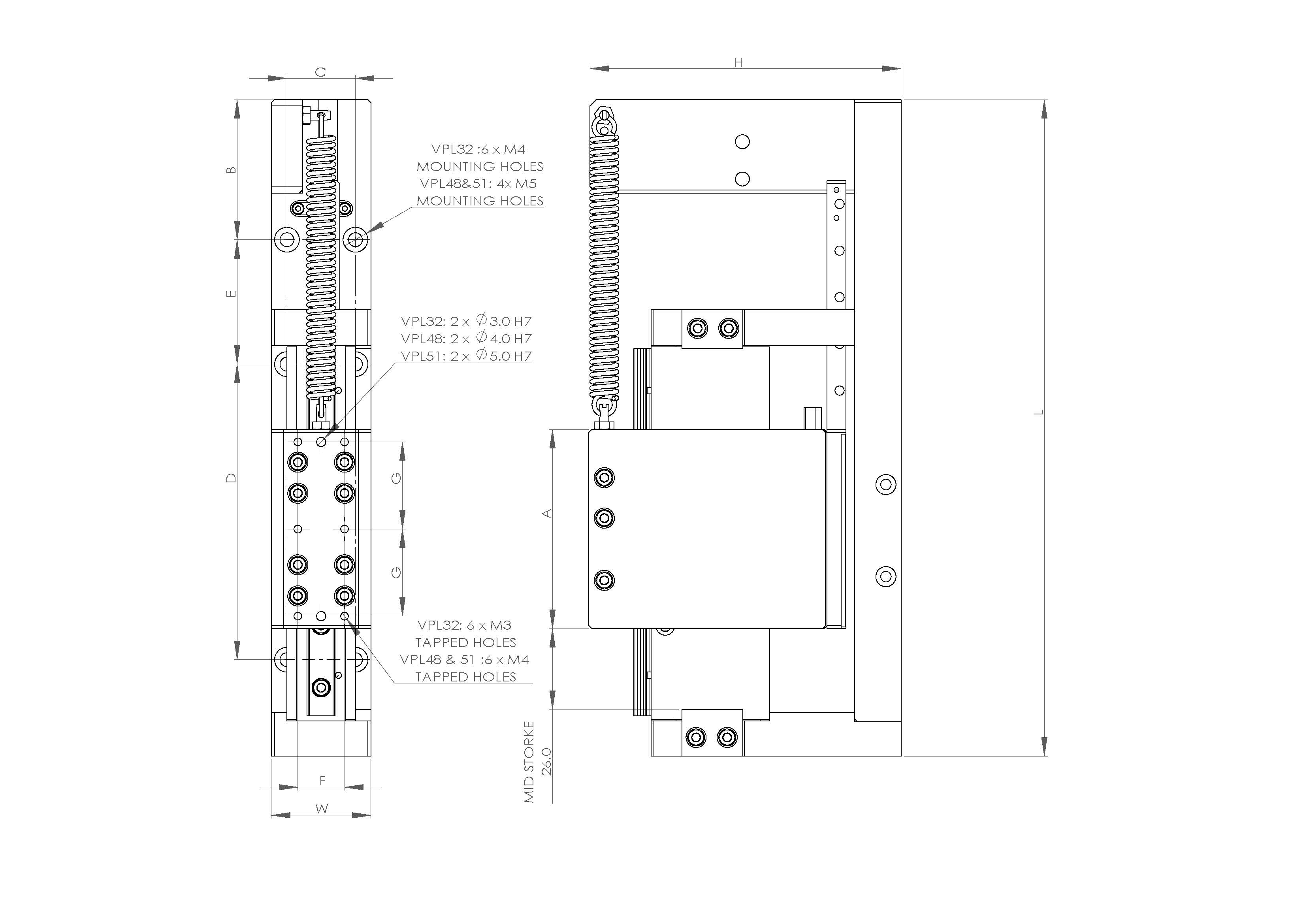

尺 寸 (mm) |
滑架長度(A) | 64 | 94 | 121 | ||
模組高度(H) | 100 | 121.3 | 146 | |||
模組寬度(W) | 32 | 48 | 51 | |||
底座固定孔位(B) | 45 | 47 | 82 | |||
底座固定孔位(C) | 95 | 90 | 200 | |||
底座固定孔位(D) | 40 | 75 | ||||
滑架安裝孔位(F) | 15 | 15 | 25 | |||
滑架安裝孔位(G) | 28 | 43 | 50 | |||
運動質量(Kg) | 0.33 | 0.46 | 1.05 | 1.31 | ||
行程 (mm) | 50 | 模組質量(Kg) | 1.22 | 1.4 | 3.43 | 5.19 |
模組長度 | 211 | 241 | 282 | 332 | ||
最大靜態載荷(Kg) | 0.5 | 0.8 | 2.0 | 5.0 | ||
軸承 參數* |
最大承載力(N) | 420 | 1140 | |||
建議側傾力矩(Nm) | 6.9 | 34.2 | ||||
建議側俯仰矩(Nm) | 6.9 | 34.2 | ||||
建議側橫擺矩(Nm) | 1 | 4 |
性能參數 | 單位 | 參考值 | |
速度* | m/s | 1.5 | 0.7 |
直線度 | μm | ±3μm/25mm | |
平面度 | μm | ±3μm/25mm | |
雙向重復定位精度 | μm | ±1.5 | ±1.0 |
無映射下直線度 | μm | ±3μm/25mm |
