產品介紹
設計特點:
A. 無鐵芯直線電機直驅
B. 高精度以及精準回零
C. 更高剛性以及低摩擦設計
XRL系列(交叉滾子直線電機平臺)采用Akribis無鐵芯直線電機系統,具有更高精度和更高穩定性的特點。
無鐵芯直線電機直驅
采用Akribis無鐵芯直線電機對模組進行直接驅動。為客戶提供低速更加穩定的模組系統,響應速度快,整定時間短。
高精度以及精準回零
XRL系列標準模組采用高精度的光柵編碼器系統,為客戶提供高精度的定位平臺。
更高剛性以及低摩擦設計
XRL系列采用交叉滾子導軌,相對于滑塊直線導軌,具有更高的剛性以及更低的摩擦系數。使得XRL系列模組具有更高的精度以及穩定性。
規格/3D圖紙
型號 |
XRL250 |
電機型號 |
AUM3 |
S2 |
S3 |
尺寸 |
有效行程 |
150 |
200 |
100 |
160 |
總長度L(mm) |
300 |
360 |
300 |
360 |
高度H(mm) |
64 |
寬度W(mm) |
270 |
滑架安裝孔位A(mm) |
50 |
55 |
50 |
55 |
運動質量(Kg) |
6.3 |
7.5 |
6.6 |
7.8 |
模組質量(Kg) |
14.2 |
16.9 |
14.5 |
17.2 |
軸承
參數 |
最大軸承載荷(N) |
5010 |
5630 |
5010 |
5630 |
建議側傾力矩(Nm) |
956 |
1075 |
956 |
1075 |
建議俯仰力矩(Nm) |
901 |
1294 |
901 |
1294 |
建議橫擺力矩(Nm) |

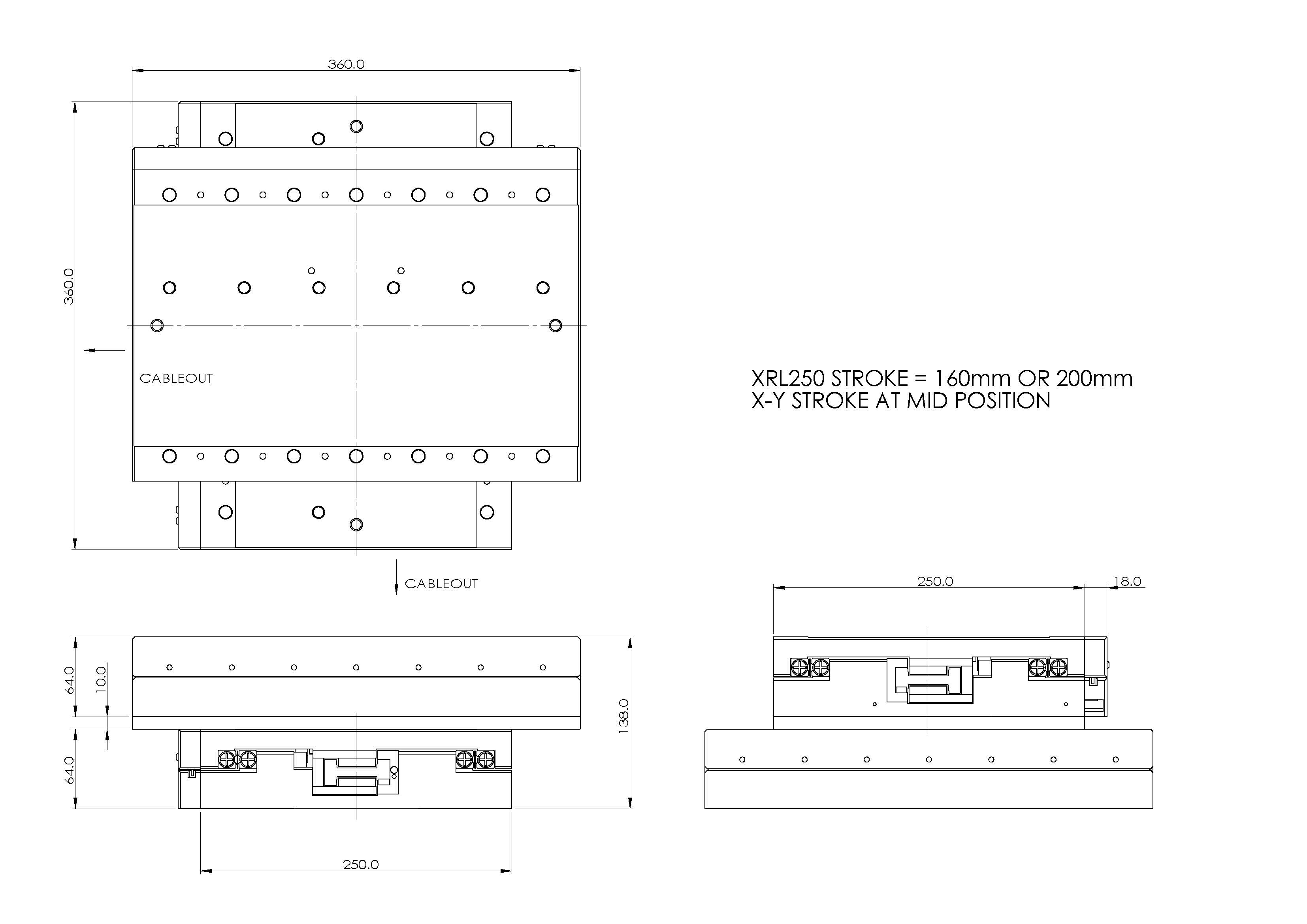

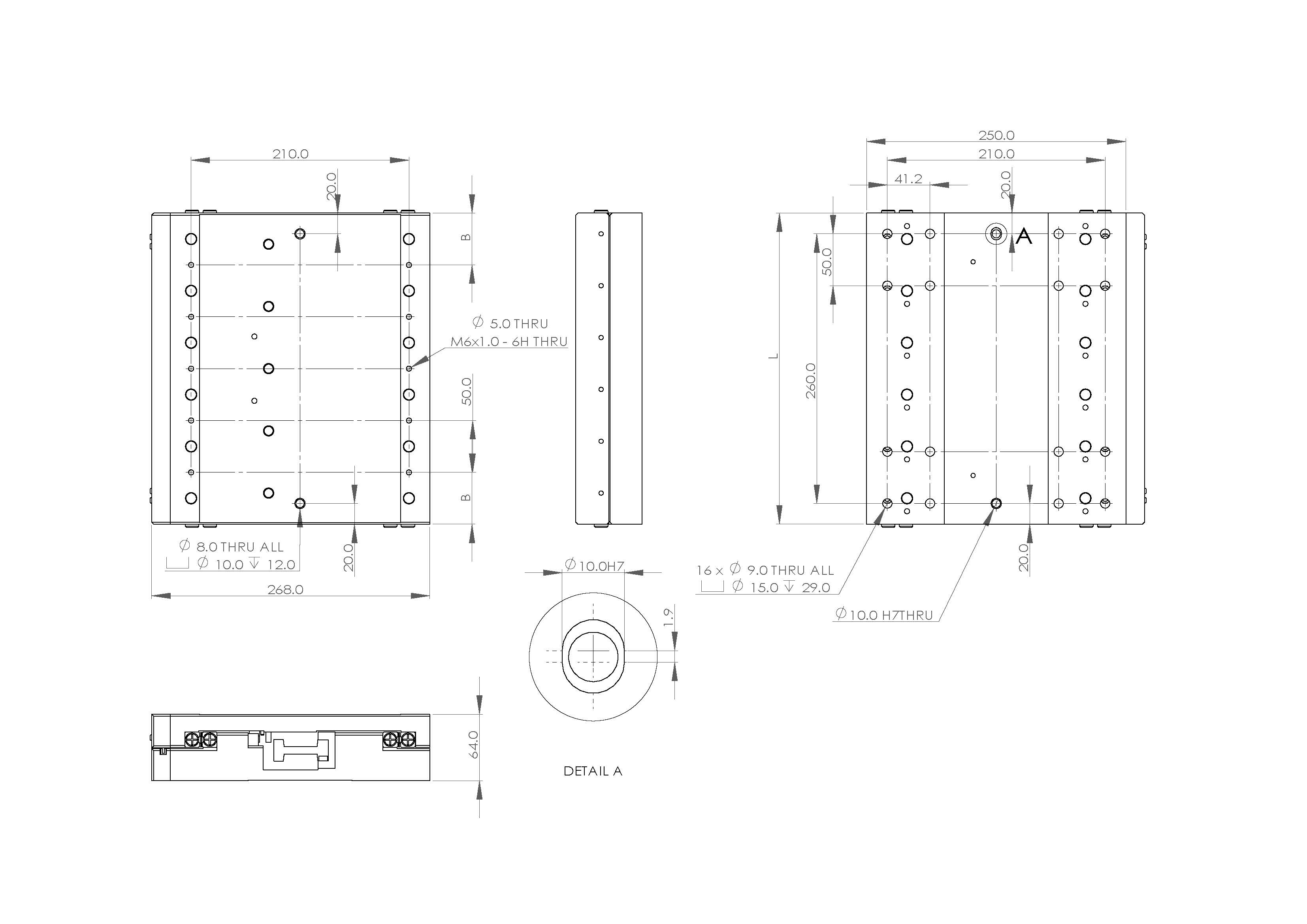

尺寸圖

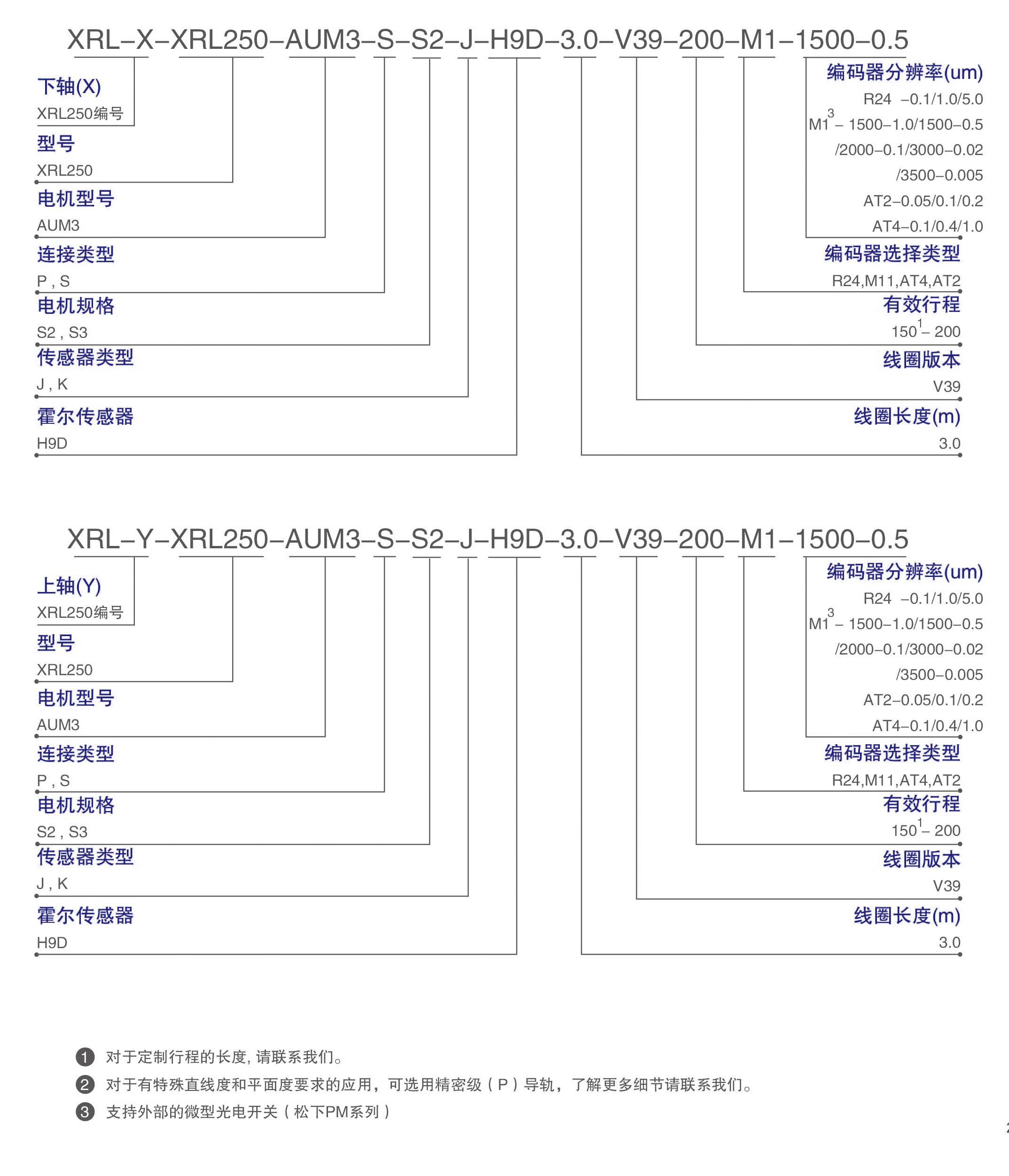

訂閱信息
