產品介紹
設計特點:
A. 音圈電機直驅
B. 高精度以及精準回零
C. 緊湊,模塊化設計
DGV系列(雙導軌音圈平臺)采用Akribis矩形音圈電機系統,具有高響應和高帶寬的特點。適用于短程高頻的應用。
音圈電機直驅
DGV系列采用Akribis矩形音圈電機系統。其具有無齒槽效應,高響應和高帶寬的特點。易于驅動,適用于高精度的高頻運動。
高精度以及精準回零
DGV系列標準模組采用高精度的光柵編碼器系統,為客戶提供高精度的定位平臺。
緊湊,模塊化設計
緊湊的模塊化設計,易于集成于客戶現有設備。
規格/3D圖紙
模組 |
DGV16 |
DVV26 |
DGV32 |
電機 |
AVA1-C2-10 |
AVA2-20 |
AVA3-20 |
機械參數 |
運動質量(Kg) |
0.028 |
0.11 |
0.16 |
總質量(Kg) |
0.22 |
0.75 |
1.1 |
極限行程 |
±5 |
±10 |
±10 |
有效行程 |
|
±9.5 |
±9.5 |
性能參數 |
直線度(μm) |
±3μm |
平面度(μm) |
±3μm |
雙向重復定位精度(μm) |
±2μm |
軸承參數 |
最大靜態軸承載荷(N) |
176 |
236 |
548 |
最大靜態側傾力矩(Nm) |
3.8 |
4.2 |
16.5 |
最大靜態俯仰力矩(Nm) |
1.0 |
1.8 |
4.9 |
最大靜態橫擺力矩(Nm) |
3.8 |
4.2 |
16.5 |
建議最大軸承載荷(N) |
1.7 |
4.0 |
7.4 |
建議最大側傾力矩(Nm) |
1.3 |
1.4 |
5.5 |
建議最大俯仰力矩(Nm) |
0.3 |
0.6 |
1.6 |
建議最大橫擺力矩(Nm) |
1.3 |
1.4 |
5.5 |

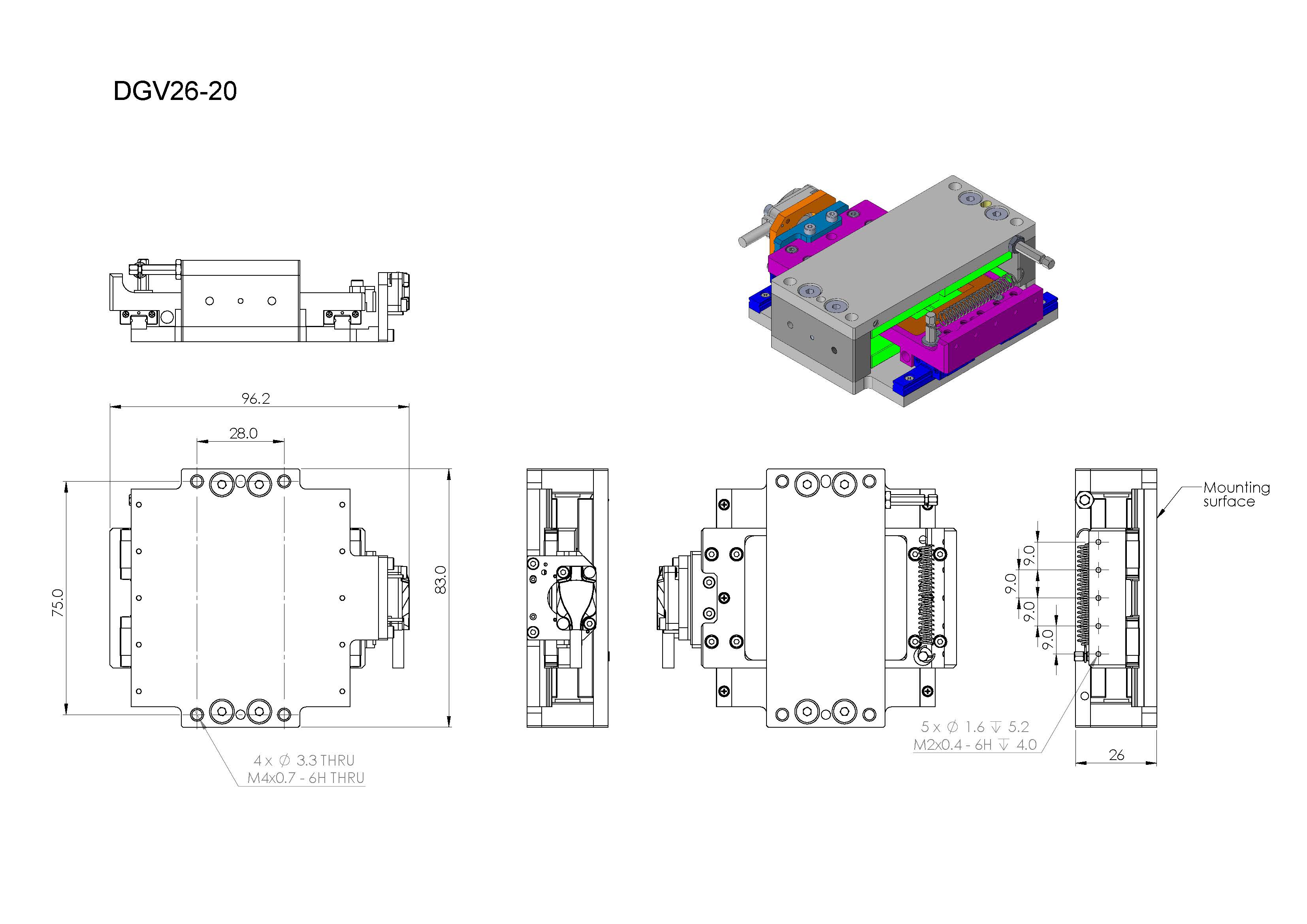

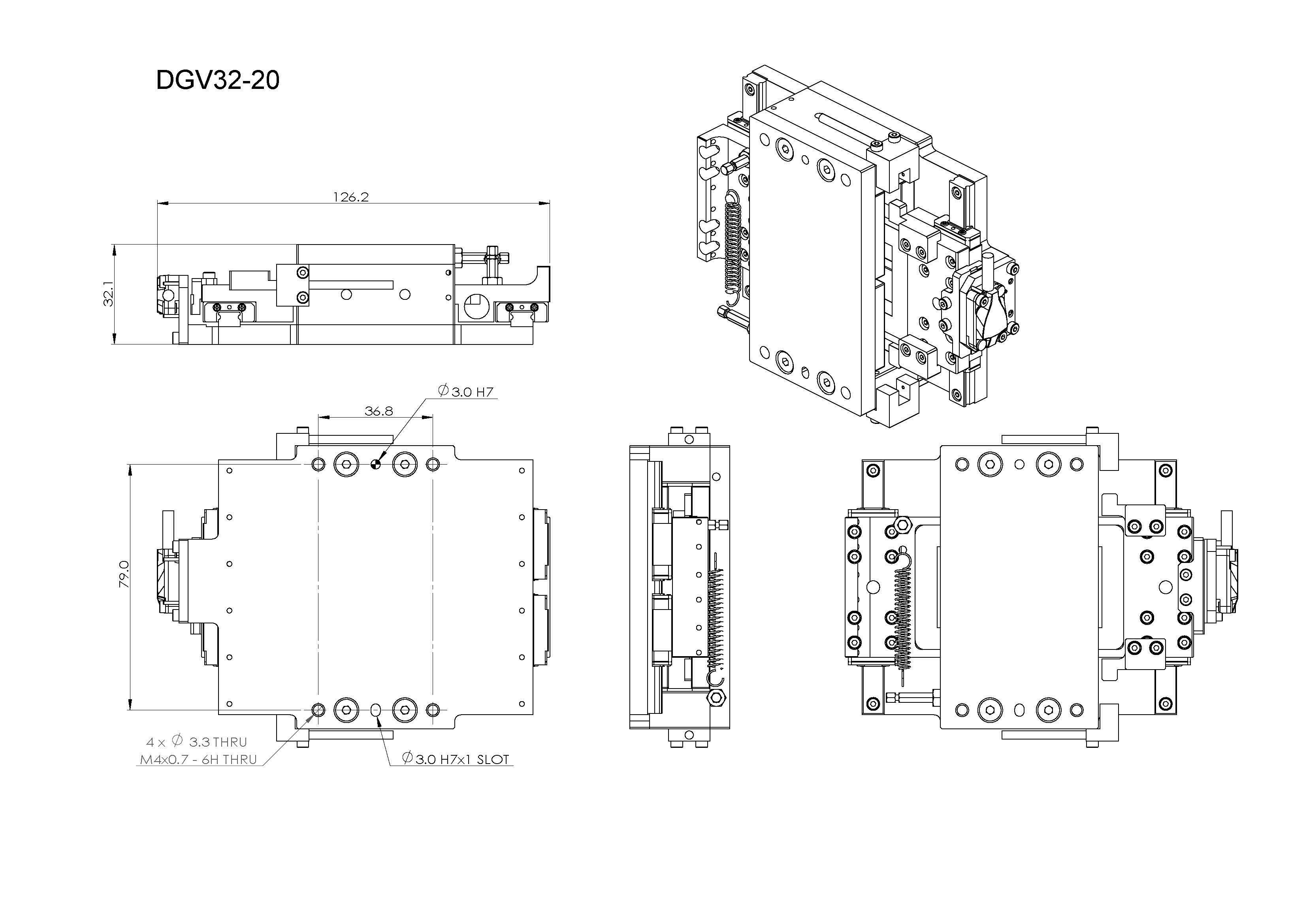

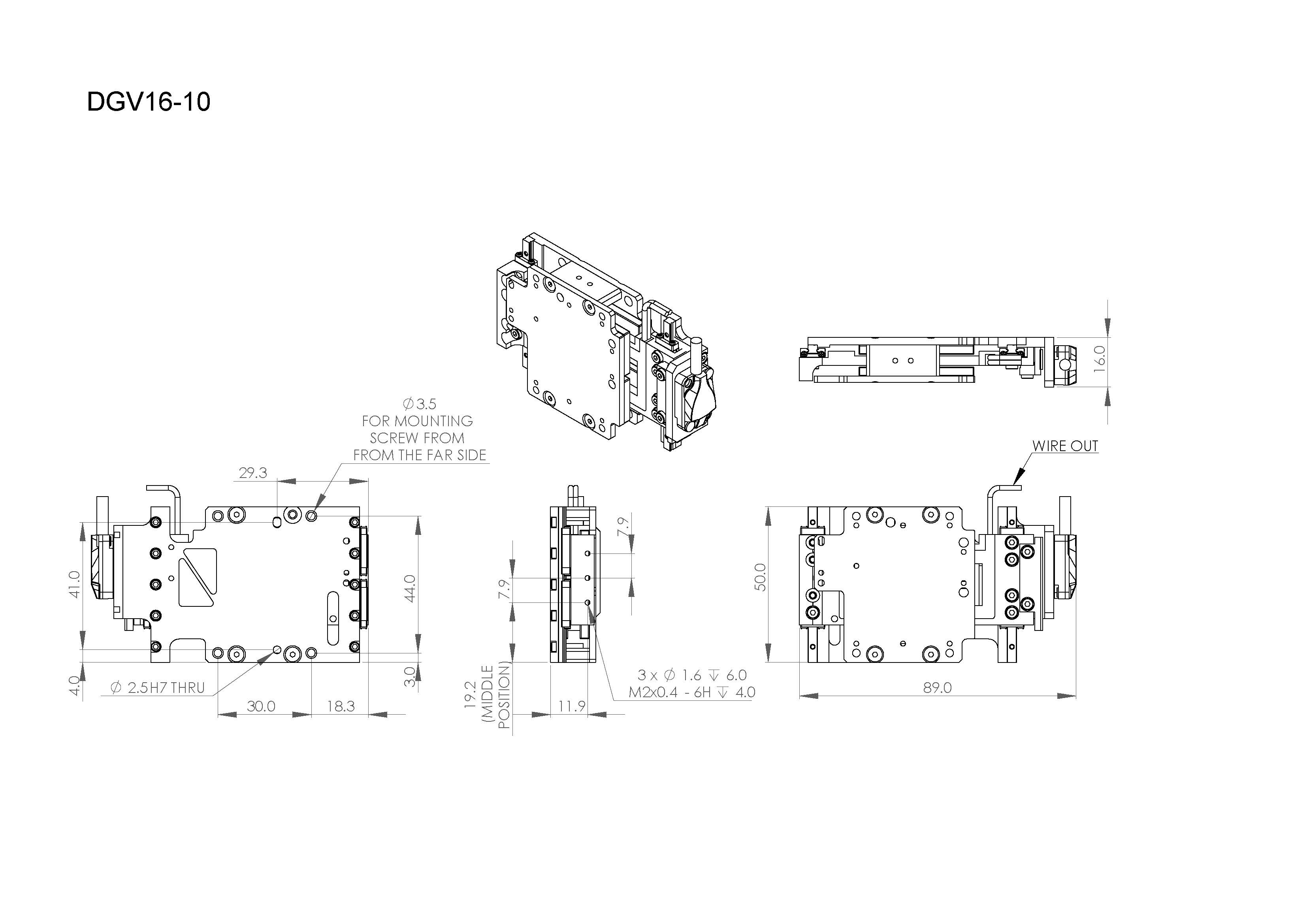

尺寸圖

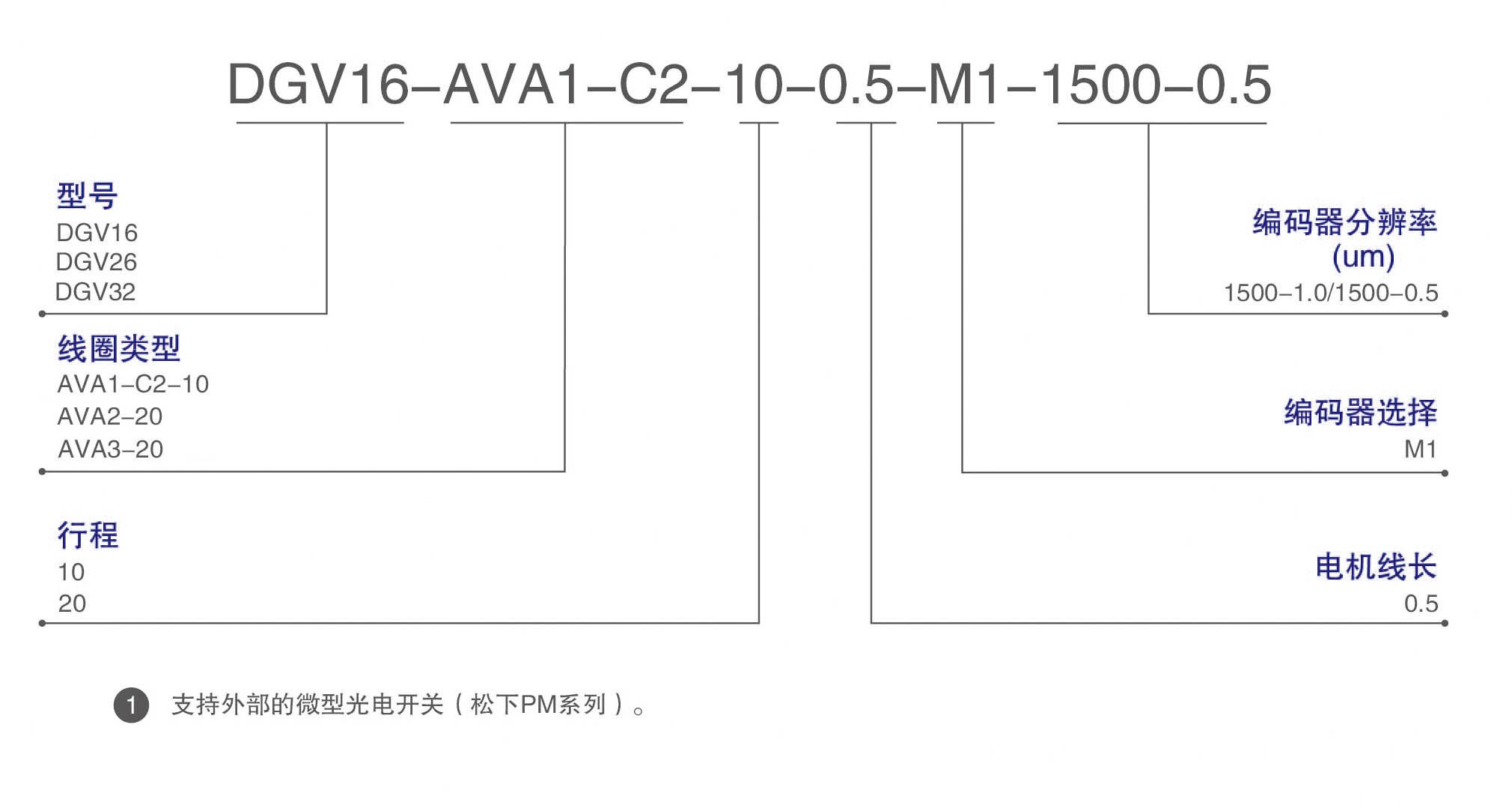

訂閱信息
