產品介紹
設計特點:
A. 直線電機直驅
B. 高精度以及精準回零
C. 高強度機械性能
D. 雙邊驅動設計
E. 雙驅雙反饋/雙驅單反饋
GHD平臺(大理石雙驅龍門平臺),采用雅科貝思直線電機驅動。具有高精度,高強度機械性能的特點。兩種方案選擇,雙驅單反饋,以及雙驅雙反饋。雙驅雙反饋適合橫梁跨度較大或者精度要求較高的應用。雙驅單反饋適合橫梁跨度較小或者精度要求較低的應用。
規格/3D圖紙

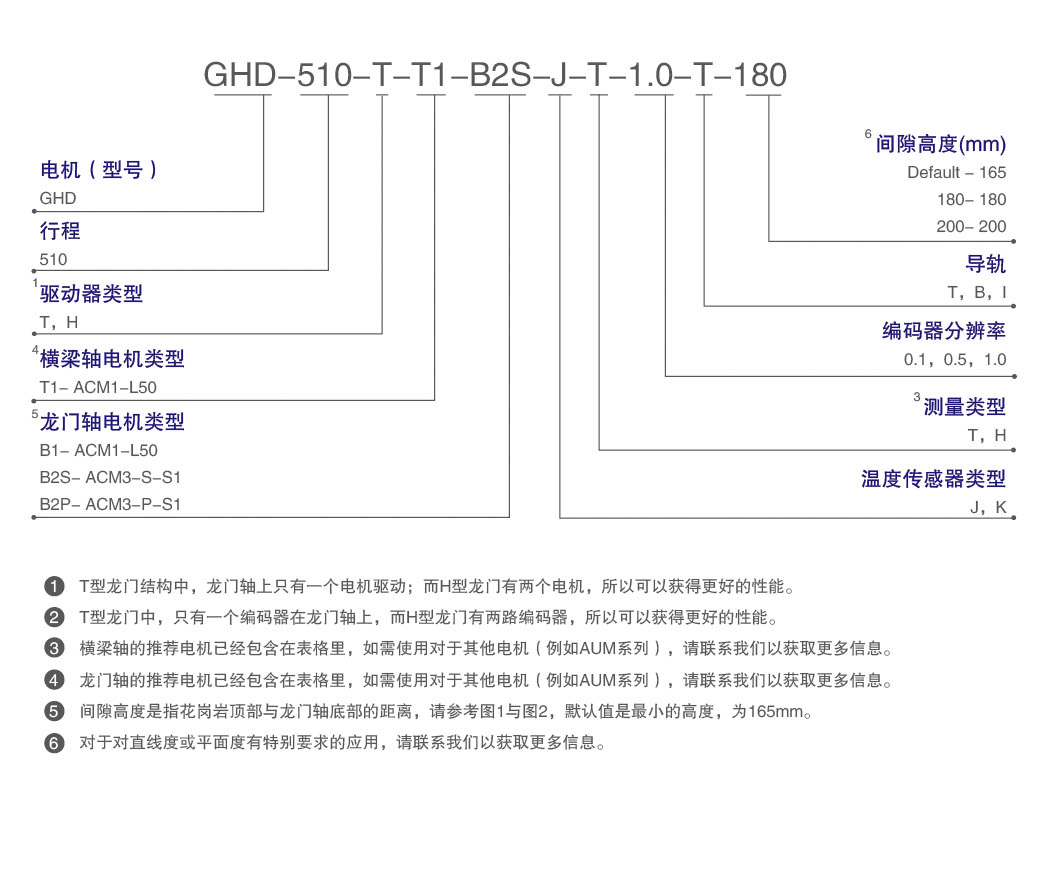

規格參數 |
型號 |
GHD510 |
驅動類型 |
T 或 H |
軸 |
橫梁軸 |
龍門軸 |
電機 |
ACM1-L50 |
ACM3-S1 |
性能參數800 |
單位 |
連續力,線圈@100℃ |
N |
160 |
293 |
峰值力 |
N |
692.4 |
878 |
電機常數 |
N/SqRt(W) |
22.6 |
29.4 |
連續功率 |
W |
50.3 |
99.1 |
峰值功率 |
W |
936.2 |
891.6 |
電氣周期 |
mm |
20 |
42 |
最大線圈溫度 |
℃ |
130 |
130 |
連續電流 |
Arms |
4.2 |
4.8 |
峰值電流 |
Arms |
19.2 |
14.4 |
力常數 |
N/Amrs |
38.2 |
61.0 |
反電動勢常數 |
Vpeak/(m/s) |
31.2 |
49.8 |
電感 |
mH |
10.4 |
38.0 |
電阻@25℃ |
Ohms |
2.85 |
4.30 |
磁吸引力 |
N |
1619 |
1.45 |
有效行程
軸號 |
有效行程 |
運動質量(Kg) |
總質量(Kg) |
傳感器位置 |
橫梁軸 |
510 |
4.6 |
29 |
514 |
下軸 |
510 |
34.8 |
103 |
514 |
注:龍門結構的質量約為778Kg。
性能參數
規格參數 |
單位 |
參考值 |
2直線度 |
μm |
±2.5μm/100mm,NTE±10μm for FS |
2平面度 |
±2.5μm/1005mm, NTE±10μm for FS |
重復精度(0.1μm分辨率) |
±1 |
重復精度(0.5μm分辨率) |
±2.5 |
重復精度(1μm分辨率) |
±5 |
重復精度(模擬量編碼器) |
±5 |
X-Y正交性 |
Arc-sec |
10 |
注: 2.數據測量環境:平臺安裝在5um平面度的花崗巖上,負載8Kg。

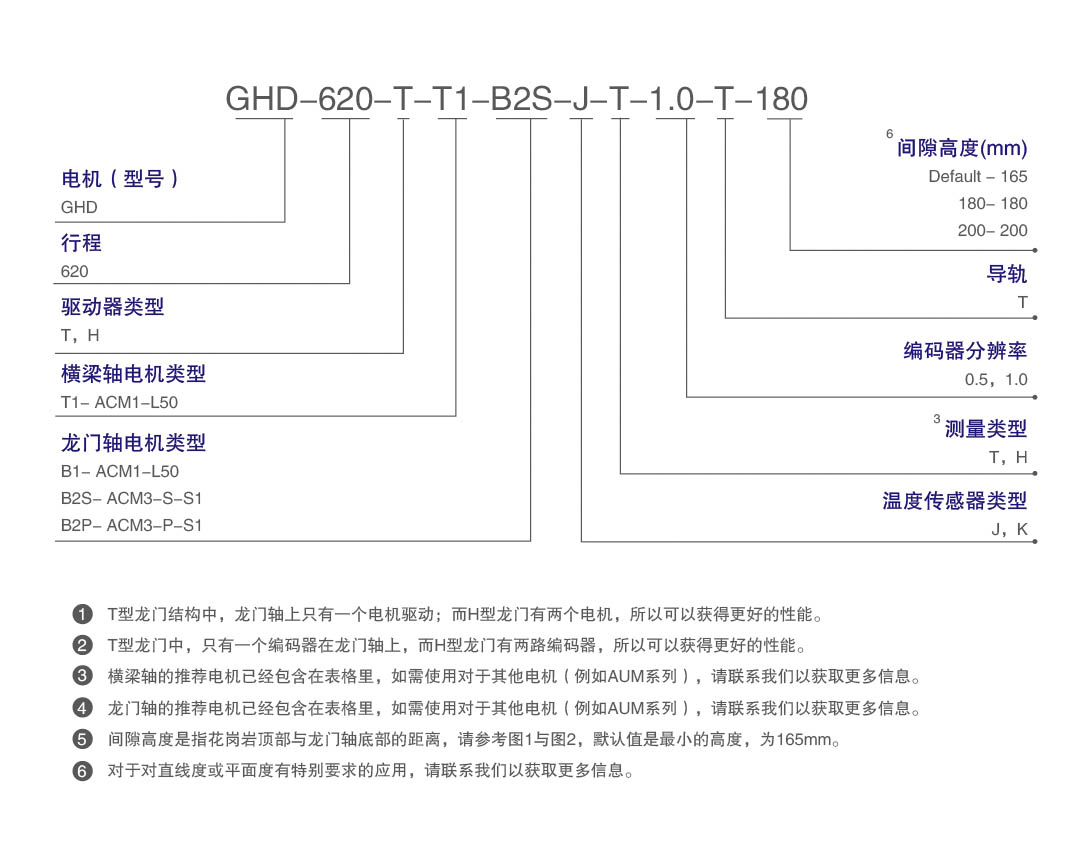

規格參數 |
型號 |
GHD620 |
驅動類型 |
T 或 H |
軸 |
橫梁軸 |
龍門軸 |
電機 |
ACM1-L50 |
ACM1-L50 |
性能參數 |
單位 |
連續力,線圈@100℃ |
N |
182 |
182 |
峰值力 |
N |
831.4 |
831.4 |
電機常數 |
N/SqRt(W) |
25.6 |
25.6 |
連續功率 |
W |
50.3 |
50.3 |
峰值功率 |
W |
1050.6 |
1050.6 |
電氣周期 |
mm |
20 |
20 |
最大線圈溫度 |
℃ |
130 |
130 |
連續電流 |
Arms |
4.2 |
4.2 |
峰值電流 |
Arms |
19.2 |
19.2 |
力常數 |
N/Amrs |
43.3 |
43.3 |
反電動勢常數 |
Vpeak/(m/s) |
35.4 |
35.4 |
電感 |
mH |
10.4 |
10.4 |
電阻@25℃ |
Ohms |
2.85 |
2.85 |
磁吸引力 |
N |
1619 |
1619 |
有效行程
軸號 |
有效行程 |
運動質量(Kg) |
總質量(Kg) |
傳感器位置 |
傳感器位置 |
橫梁軸 |
620 |
4.6 |
29 |
624 |
630 |
下軸 |
620 |
38.3 |
122 |
624 |
630 |
注:龍門結構的質量約為778Kg。
性能參數
規格參數 |
單位 |
參考值 |
2直線度 |
μm |
±3μm/25mm,NTE±10μm for FS |
2平面度 |
±3μm/25mm, NTE±10μm for FS |
重復精度(0.5μm分辨率) |
±4 |
重復精度(1μm分辨率) |
±5 |
重復精度(模擬量編碼器) |
±5 |
X-Y正交性 |
Arc-sec |
10 |
注: 2.數據測量環境:平臺安裝在5um平面度的花崗巖上,負載8Kg。
尺寸圖
GHD510

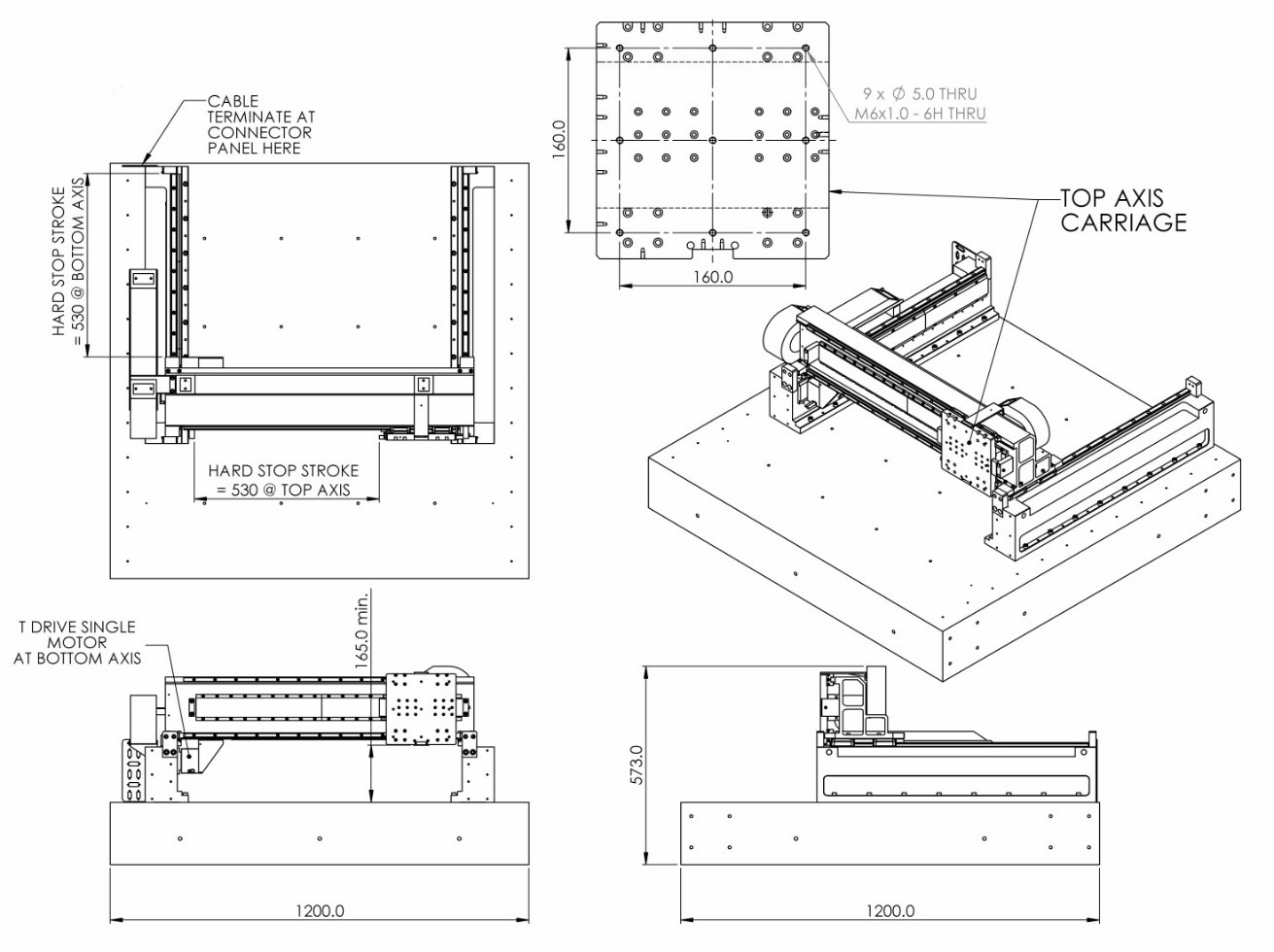

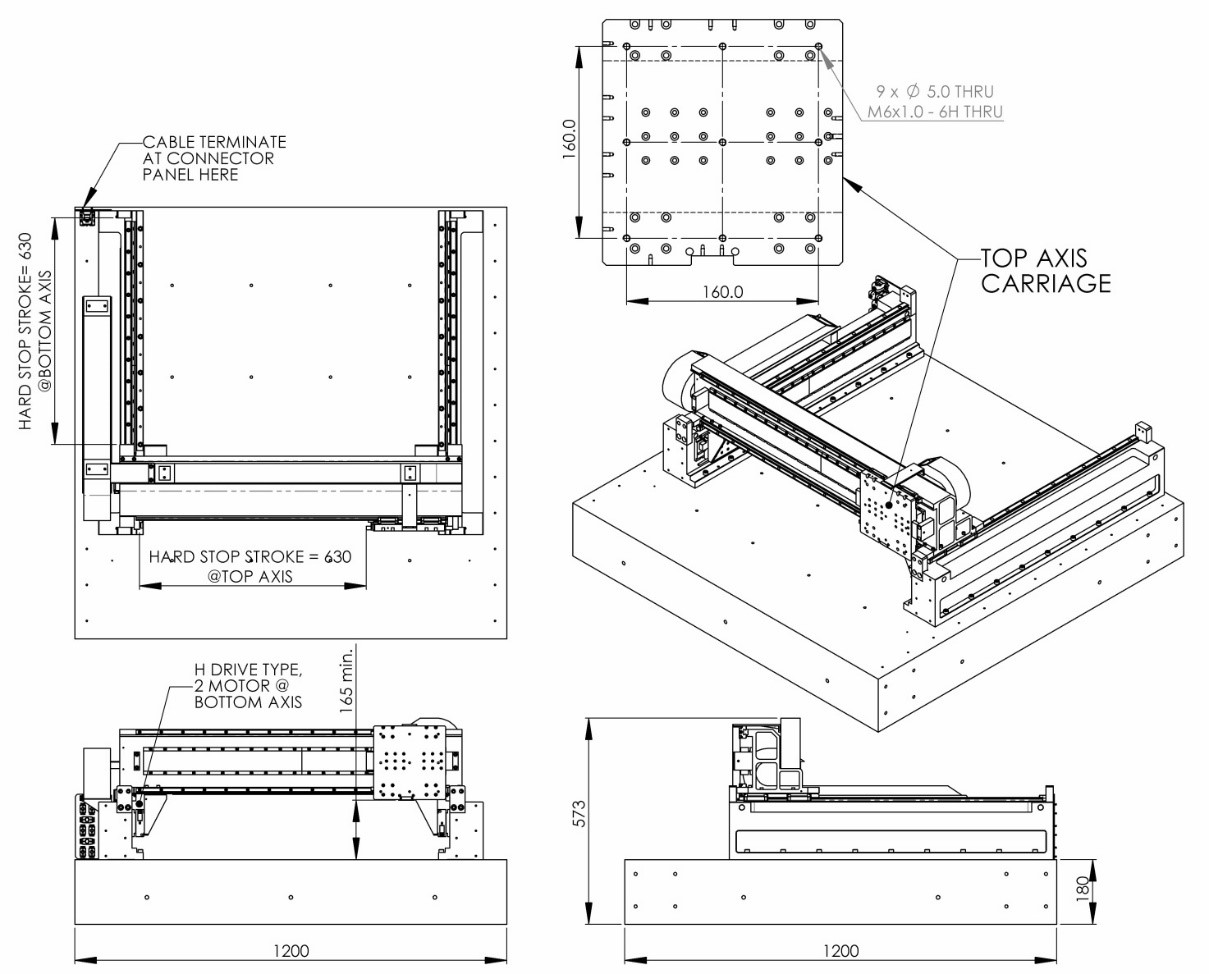

GHD620
